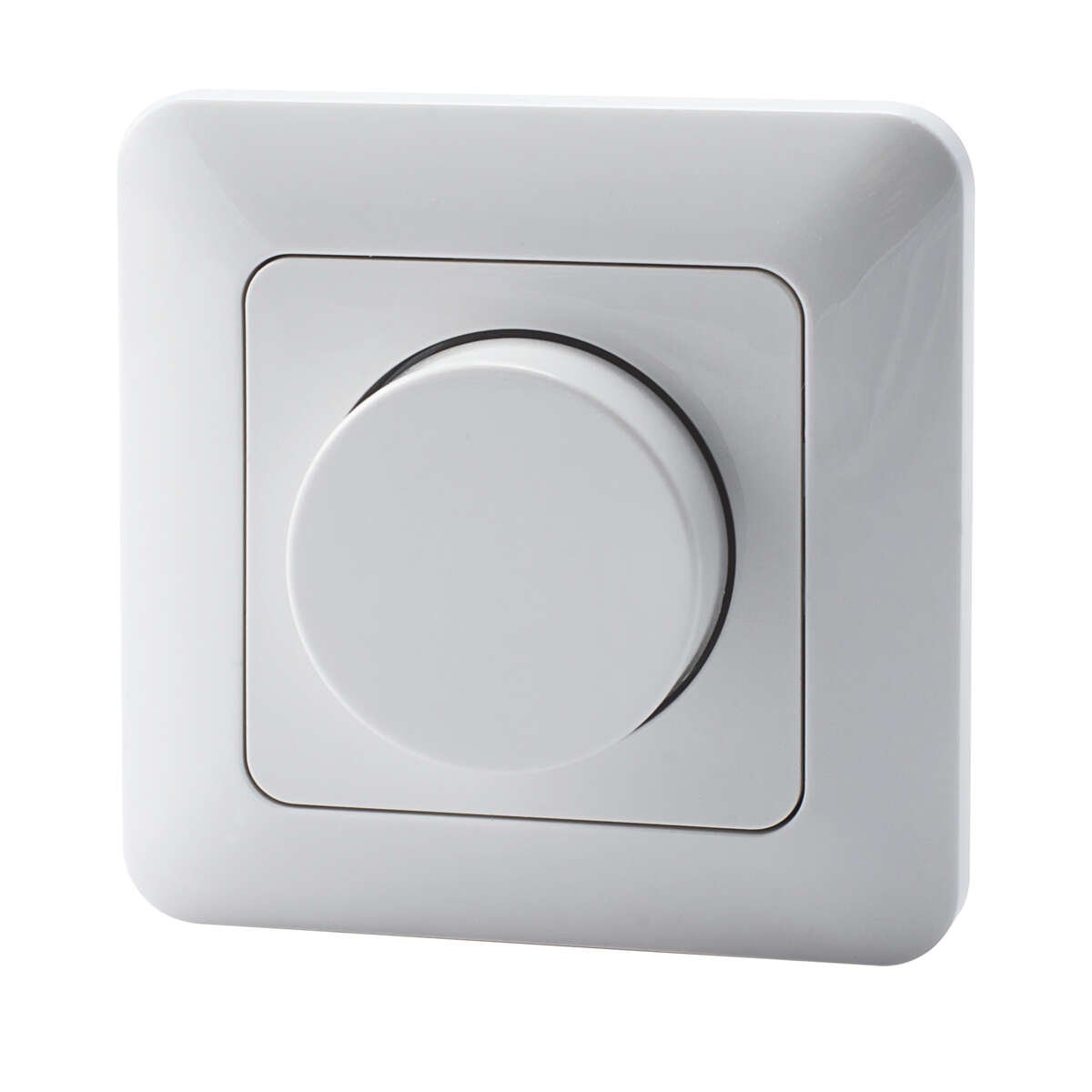

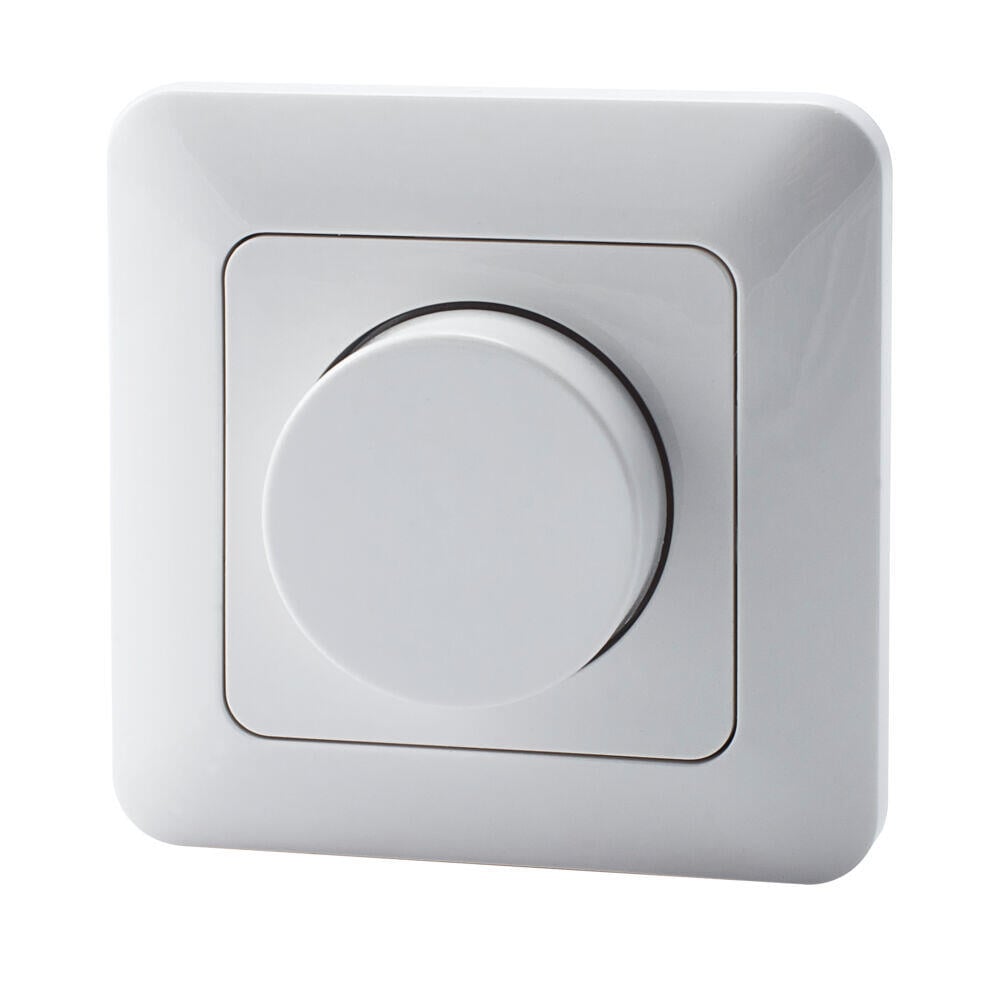

Egant LED dimmer 10-100VA

Dimmeren er en innfelt bakkantstyrt dimmer for dimbare LED-lamper, glødelamper, halogenlamper og kompatible elektroniske transformatorer.

Dimmeren har klassisk trykk- og vribetjening: Trykk på dreiehjulet for å slå belysningen av eller på, og vri på hjulet for å regulere lysstyrken. Minimumsnivået kan justeres slik at dimmeren tilpasses den aktuelle lyskilden. Dette kan bidra til jevnere tenning og redusere flimring ved lav lysstyrke.

Dimmeren trenger ikke null-leder og passer i standard veggboks med 60 mm skrueavstand. Fronten er utført i polarhvit, halogenfri termoplast og har et stilrent utseende uten synlige skruer.

Produktegenskaper

• Bakkantstyrt dimming
• Beregnet for dimbare LED-lamper
• Trykk på dreiehjulet for å slå lyset av eller på
• Vri på hjulet for trinnløs regulering av lysstyrken
• Justerbart minimumsnivå
• Krever ikke null-leder
• Ingen synlige skruer
• Passer i standard veggboks med c/c 60 mm
• Innebygd beskyttelseskrets
• Kun beregnet for innendørs bruk

Belastning og kompatible lyskilder

• Dimbare LED-lamper med driver for bakkantdimming: 10–100 VA
• Glødelamper: 25–315 VA
• 230 V halogenlamper: 25–315 VA
• 12 V halogenlamper med elektronisk transformator: 25–315 VA
• Flere lamper av samme type kan kobles parallelt
• Det anbefales ikke å kombinere forskjellige typer lyskilder eller belastninger på samme dimmer
• Kontroller alltid at lyskilden, driveren eller transformatoren er kompatibel med bakkantstyrt dimming før produktet tas i bruk

Tekniske spesifikasjoner

• Modell: U321V1
• Produkttype: Innfelt bakkantstyrt dimmer
• Betjening: Trykk/vri
• Merkespenning: 230 V AC
• Frekvens: 50 Hz
• LED-belastning: 10–100 VA
• Maksimal belastning: 315 VA
• Farge: Alpinehvit
• Materiale: Halogenfri PC-termoplast
• Kapslingsgrad: IP20
• Arbeidstemperatur: −25 til +45 °C
• Tilkoblingskapasitet: 1,5–2,5 mm²
• Tilkoblingstype: Skruterminal
• Null-leder: Ikke nødvendig
• Veggboks: Standard veggboks med c/c 60 mm
• Mål på front: 84 × 84 mm
• Dybde bak front: ca. 24 mm
• Total dybde: ca. 45 mm
• Fremspring foran vegg: ca. 11 mm
• Bruksområde: Innendørs

Montering
Dimmeren passer i standard veggboks med 60 mm skrueavstand. Ved utenpåliggende montering kan Egant påveggskappe U240 benyttes. Ved montering sammen med en bryter eller et annet apparat kan dobbel påveggskappe U429 benyttes.
Termoplastsenterplaten måler 55 × 55 mm og passer i kombinasjonsplater i Egant U-serien.

Innstilling av minimumsnivå
Dersom LED-belysningen flimrer, bruker lang tid på å tenne eller lampene ikke tennes samtidig, kan minimumsnivået være stilt for lavt. Drei MIN-justeringen med klokken for å øke det laveste lysnivået.
Noe flimring kan forekomme ved dimming av enkelte LED-lamper. Dette avhenger blant annet av lampens elektronikk og driverens kompatibilitet med dimmeren.
